ASSEMBLY GUIDE
組み立てガイド
ZEN は、組み立て済みの状態でお届けします。お手元で一度分解し、ご用意いただいたキースイッチ・キーキャップ・トラックボール・対応コントローラ・電池を取り付けて、自分仕様に仕上げてください。
作業の前に
アクリルパーツは割れやすい素材です。ネジは手回しでゆっくりと、無理な力をかけずに作業してください。外したパーツやネジは紛失しないよう、トレーなどにまとめておくと安心です。
00 — PREPARE
用意するもの
組み立てに必要なパーツを手元にそろえます。対応コントローラ・電池・キースイッチ・キーキャップ・トラックボールは別途ご用意ください。
1

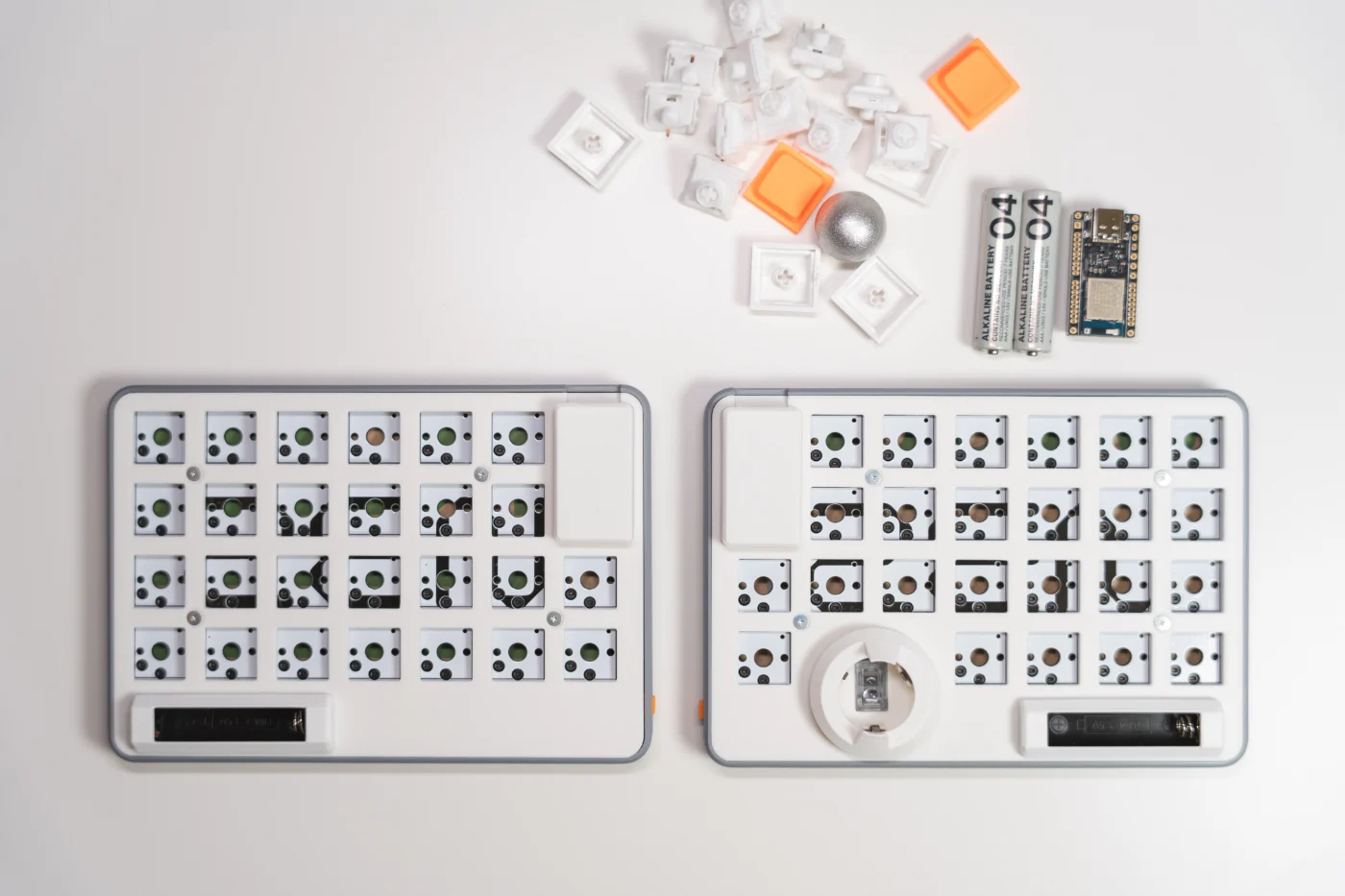

パーツを用意する
対応コントローラ・電池・キーキャップ・キースイッチ・トラックボールを用意してください。
- 対応コントローラ
- 電池
- キースイッチ
- キーキャップ
- トラックボール
01 — DISASSEMBLY
分解する
お届け時の状態から、各カバーとパーツを順番に外していきます。はめ込み式のカバーは、片側からゆっくり力をかけるのがコツです。
2

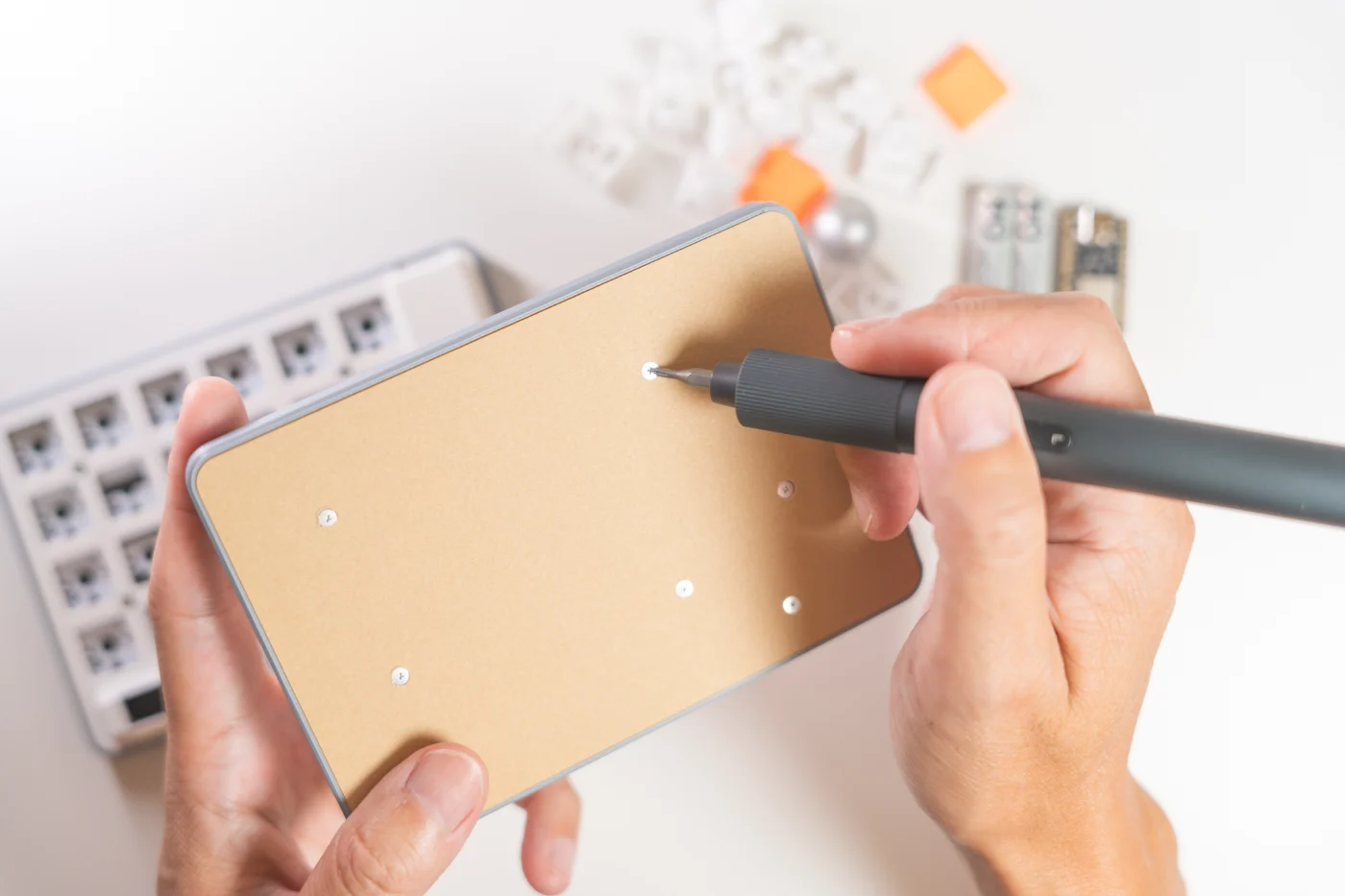

背面のネジを外す
背面のネジをすべて外します。
3

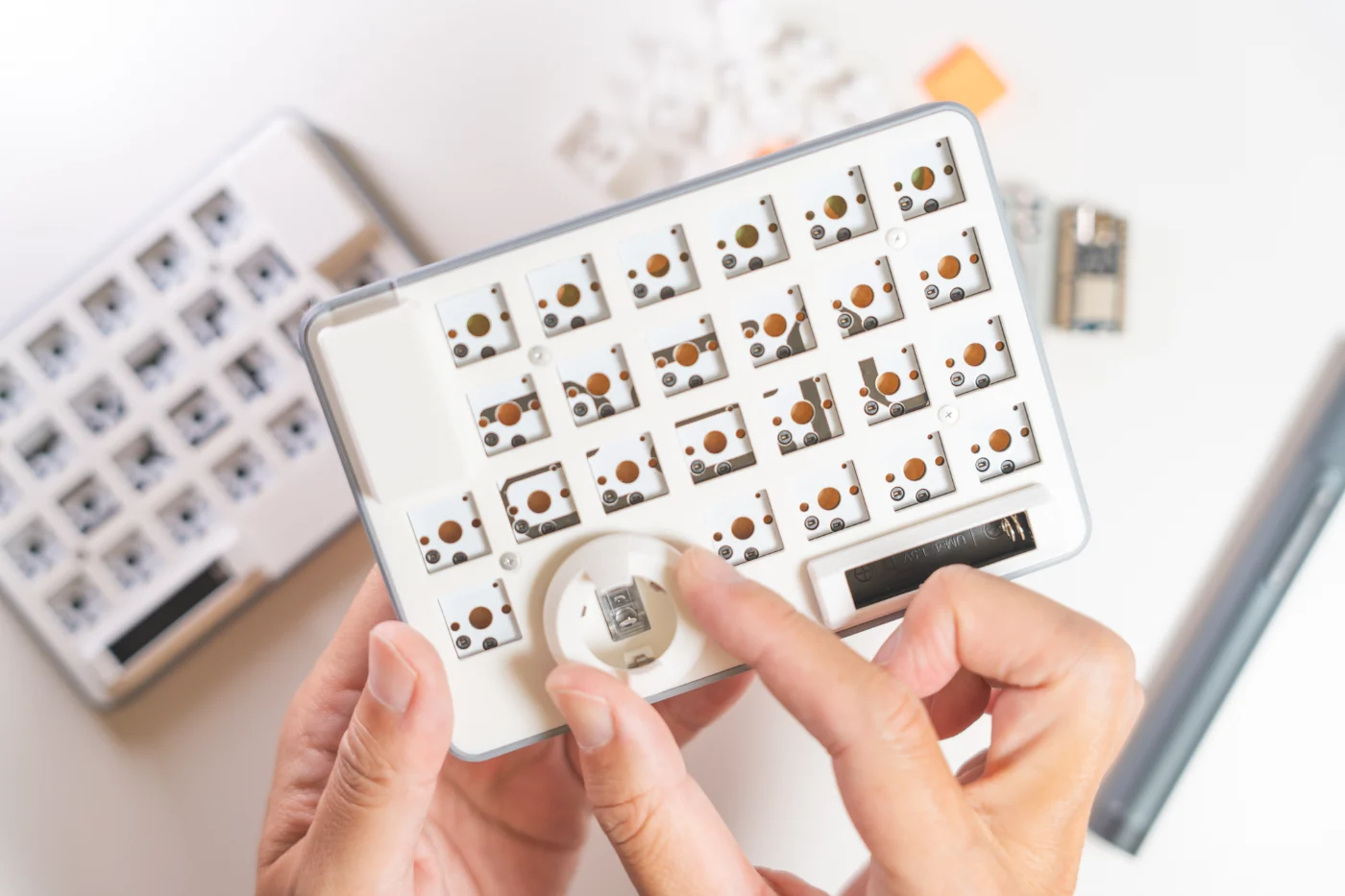

トラックボールカバーを外す
表面のトラックボールカバーを外します。
ねじ式になっています。反時計回りに回すと外れます。
4

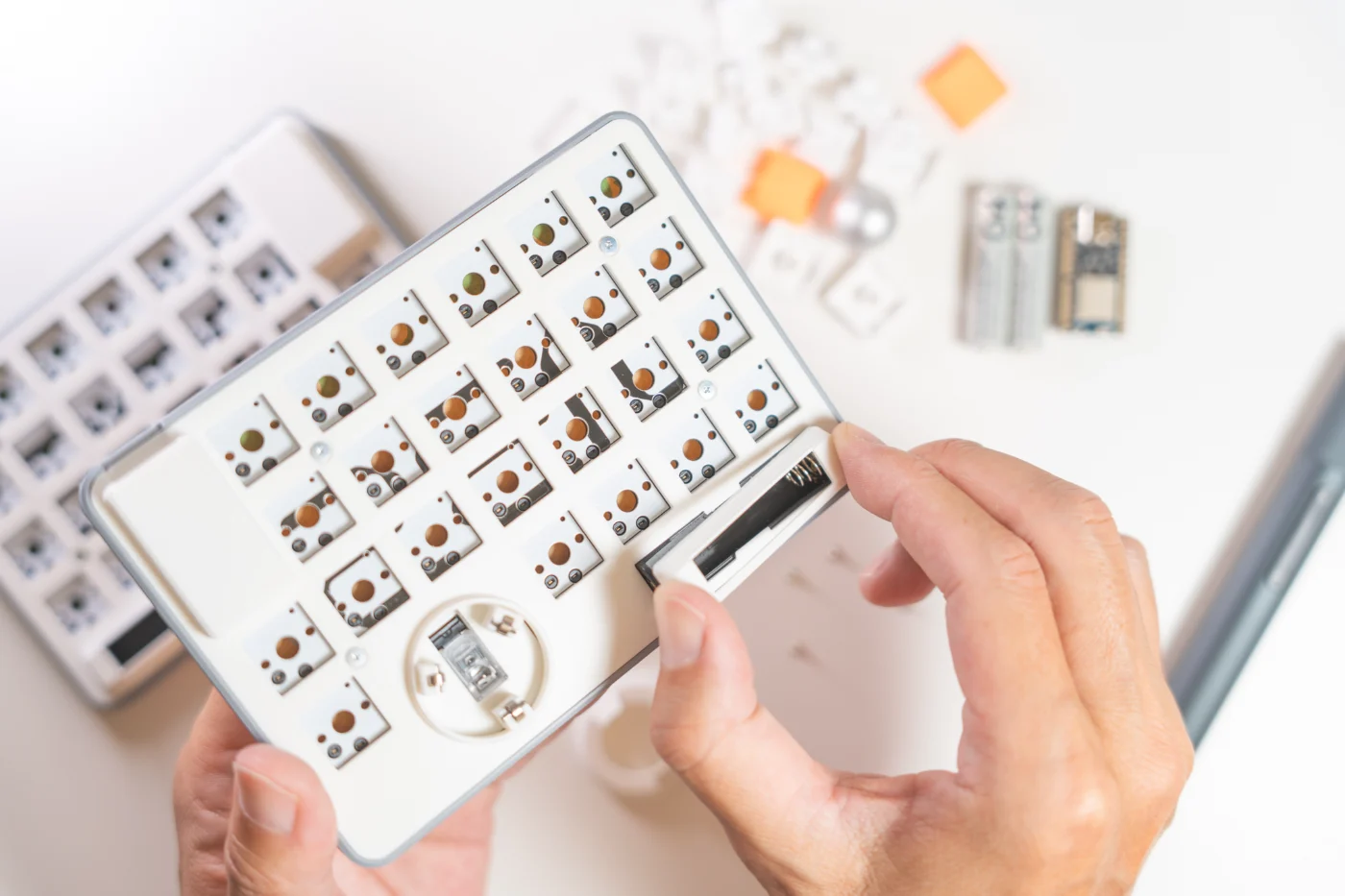

電池カバーを外す
表面の電池カバーを外します。
はめ込み式になっています。片側からゆっくりと持ち上げると外れます。

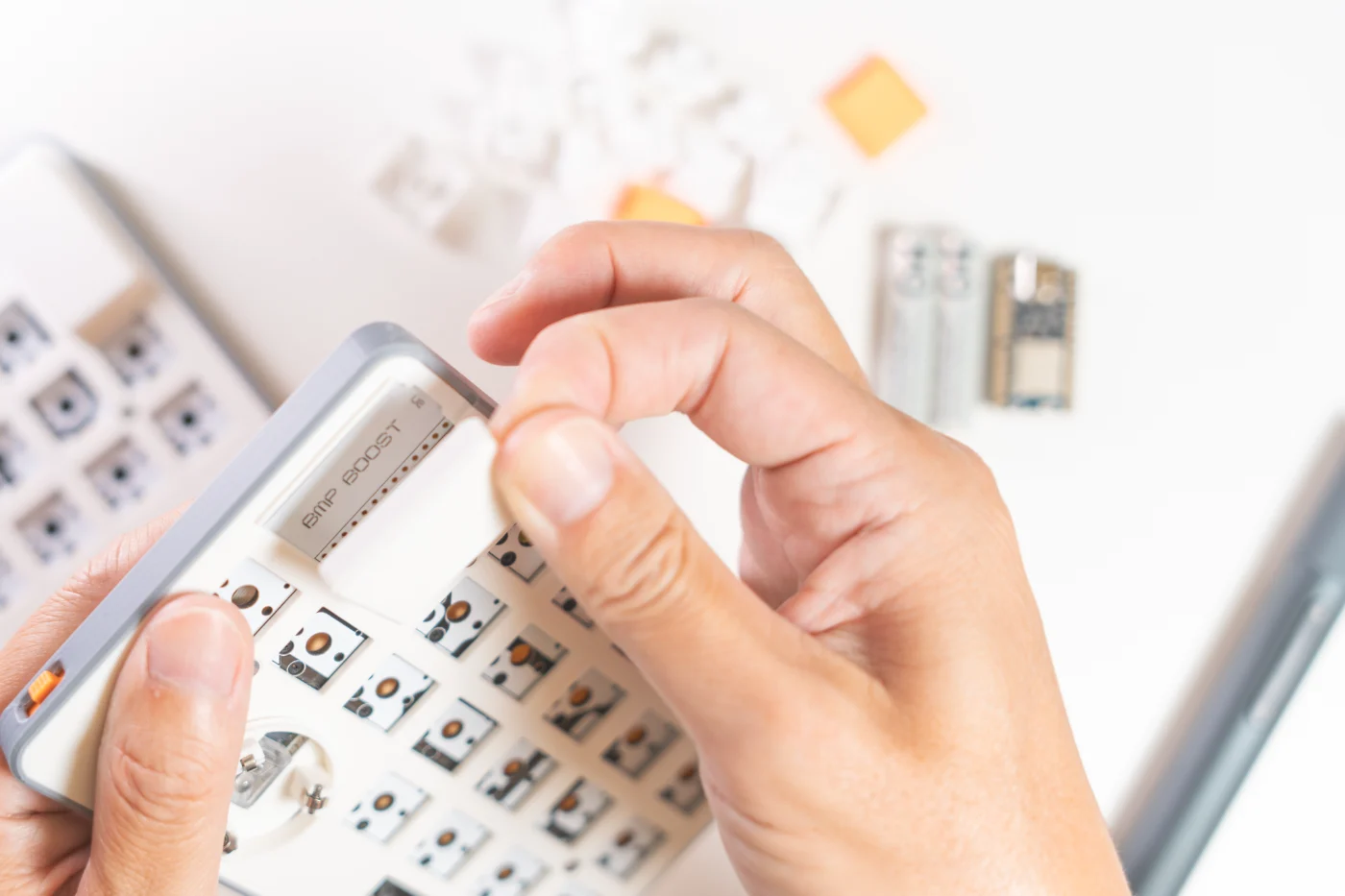

5
コントローラーカバーを外す
表面のコントローラーカバーを外します。
はめ込み式になっています。片側からゆっくりと持ち上げると外れます。

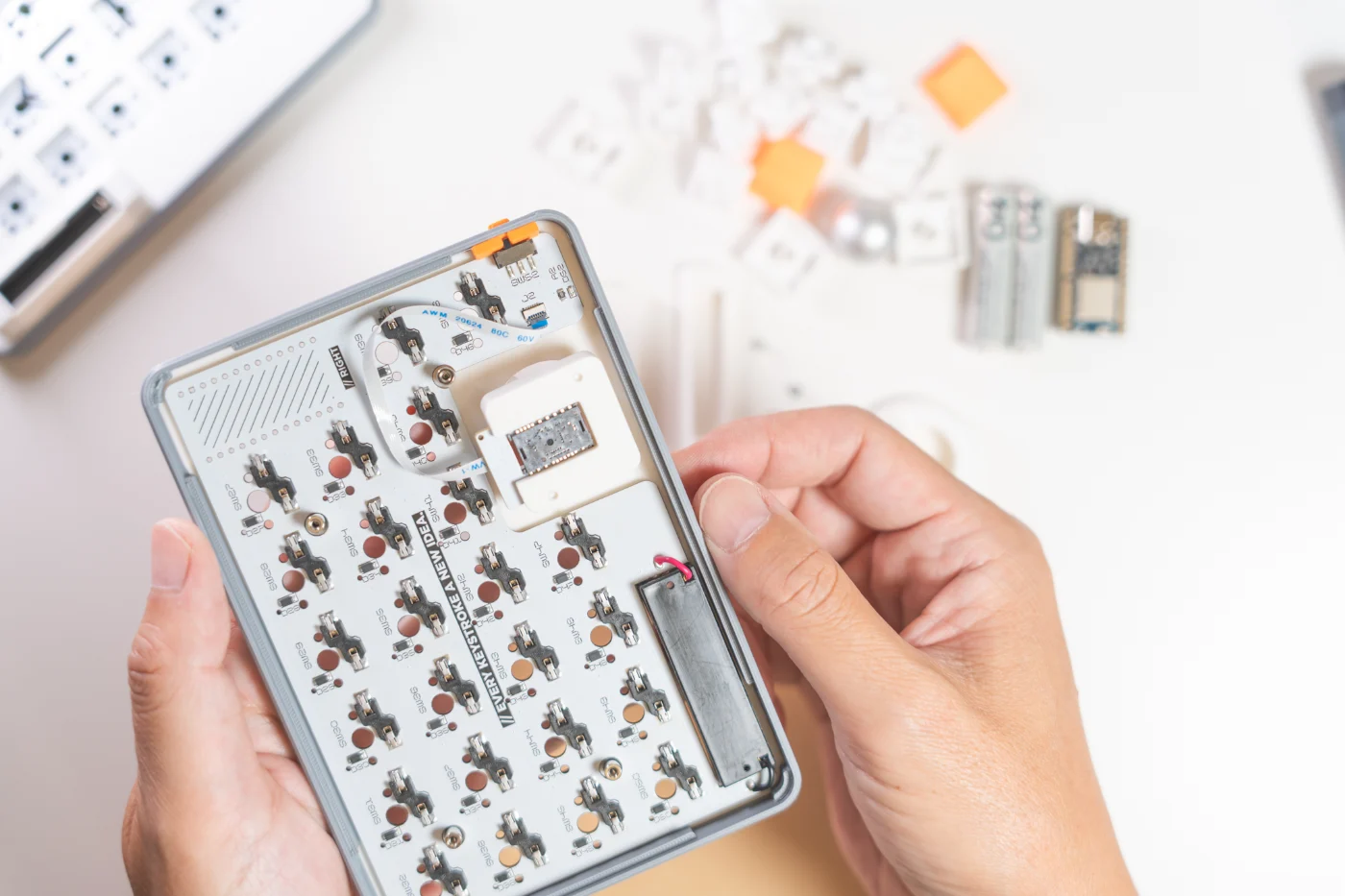

6
背面のパーツをすべて外す
背面にして、アクリルケース・バンパー・トッププレート・電源スイッチを一度すべて外します。
写真には写っていませんが、背面基板に白い緩衝材が付いています。こちらも外してください。
基板は、はんだ付けの際のフラックスにより、少しベタつきがある場合があります。基板部分はあまり触らないようにしてください。
02 — ASSEMBLY
組み立てる
ご用意いただいたパーツを取り付けながら、本体を組み上げていきます。コンスルーの向きと、フレキシブルケーブルの取り回しに注意して進めてください。

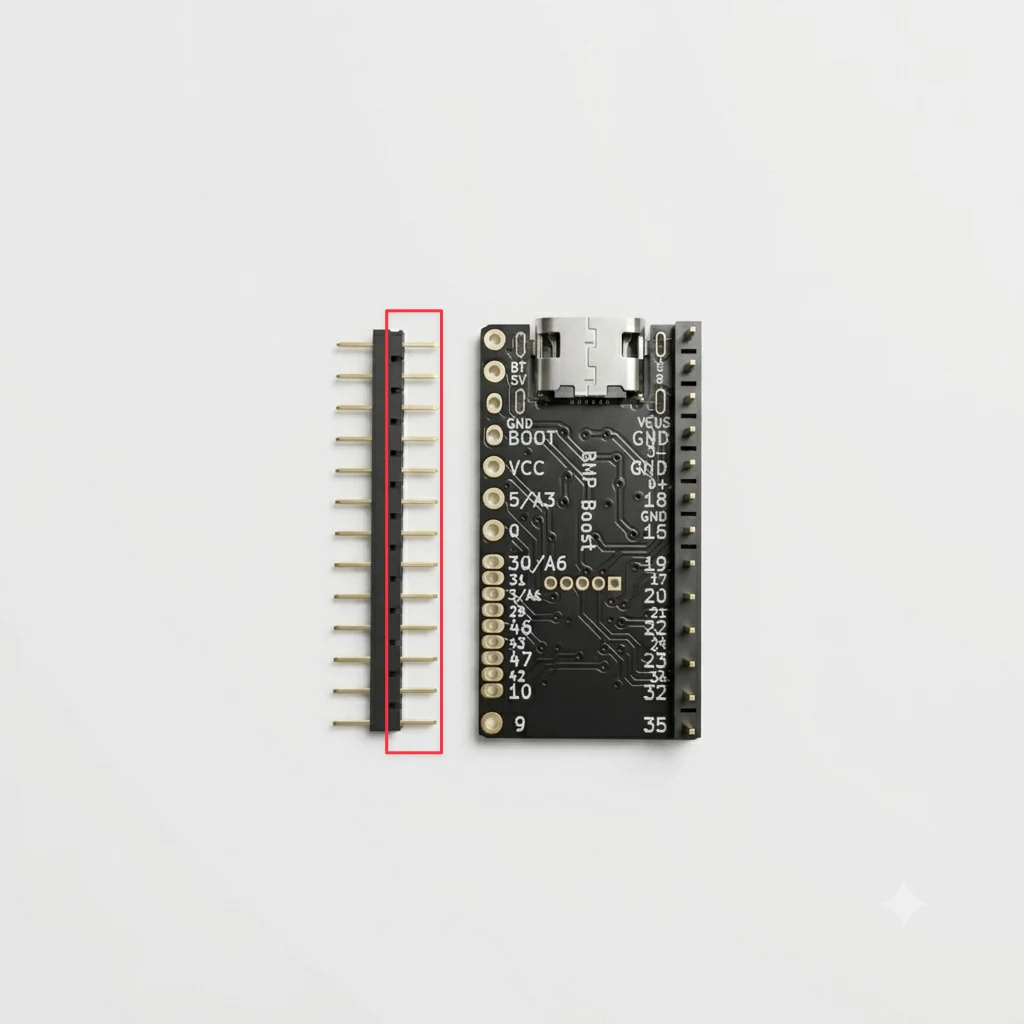

7

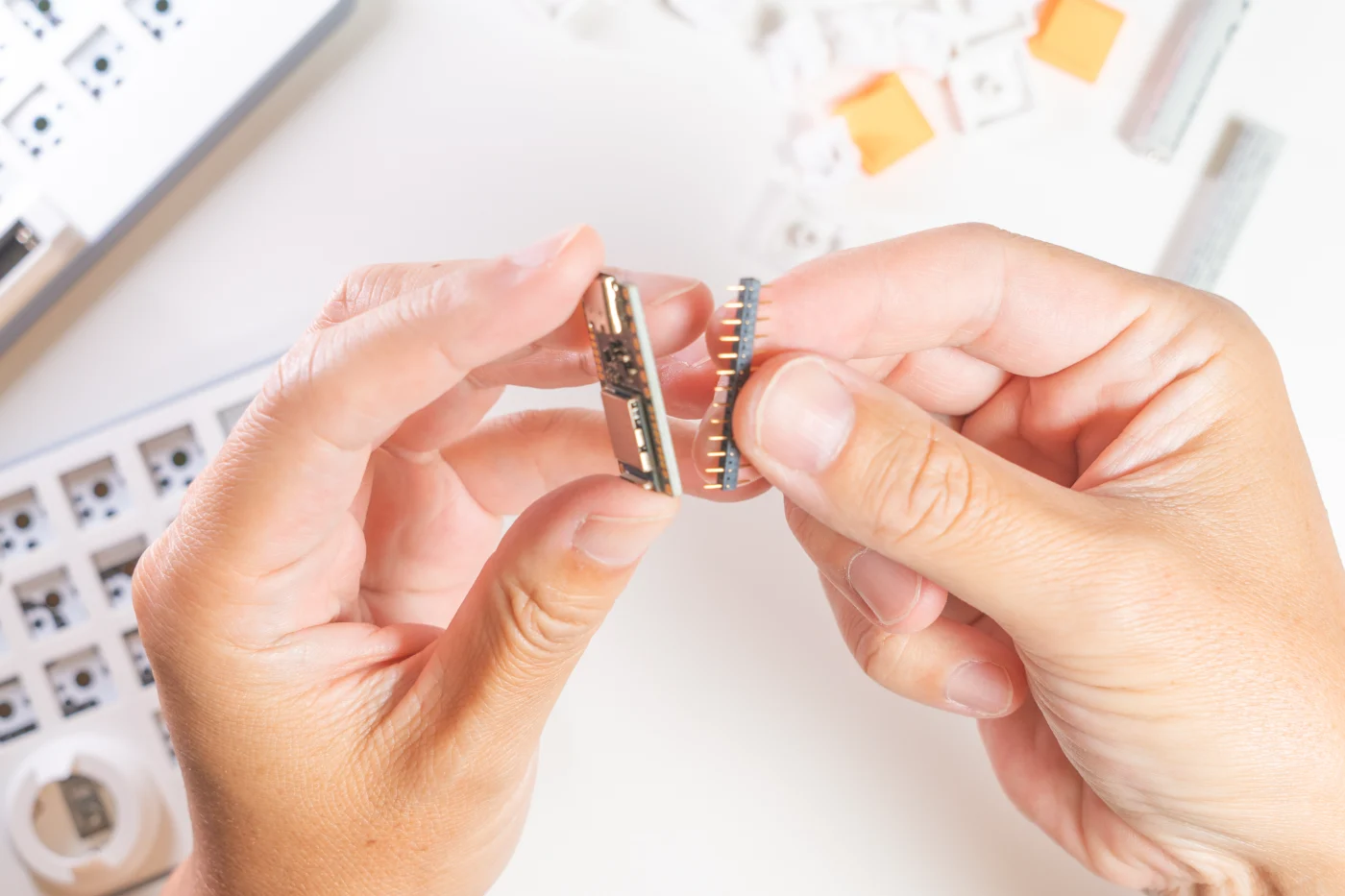

コンスルーを取り付ける
対応コントローラにコンスルーを取り付けます。
コンスルーには上下の向きがあります。画像の赤枠側を対応コントローラに差し込みます。
8

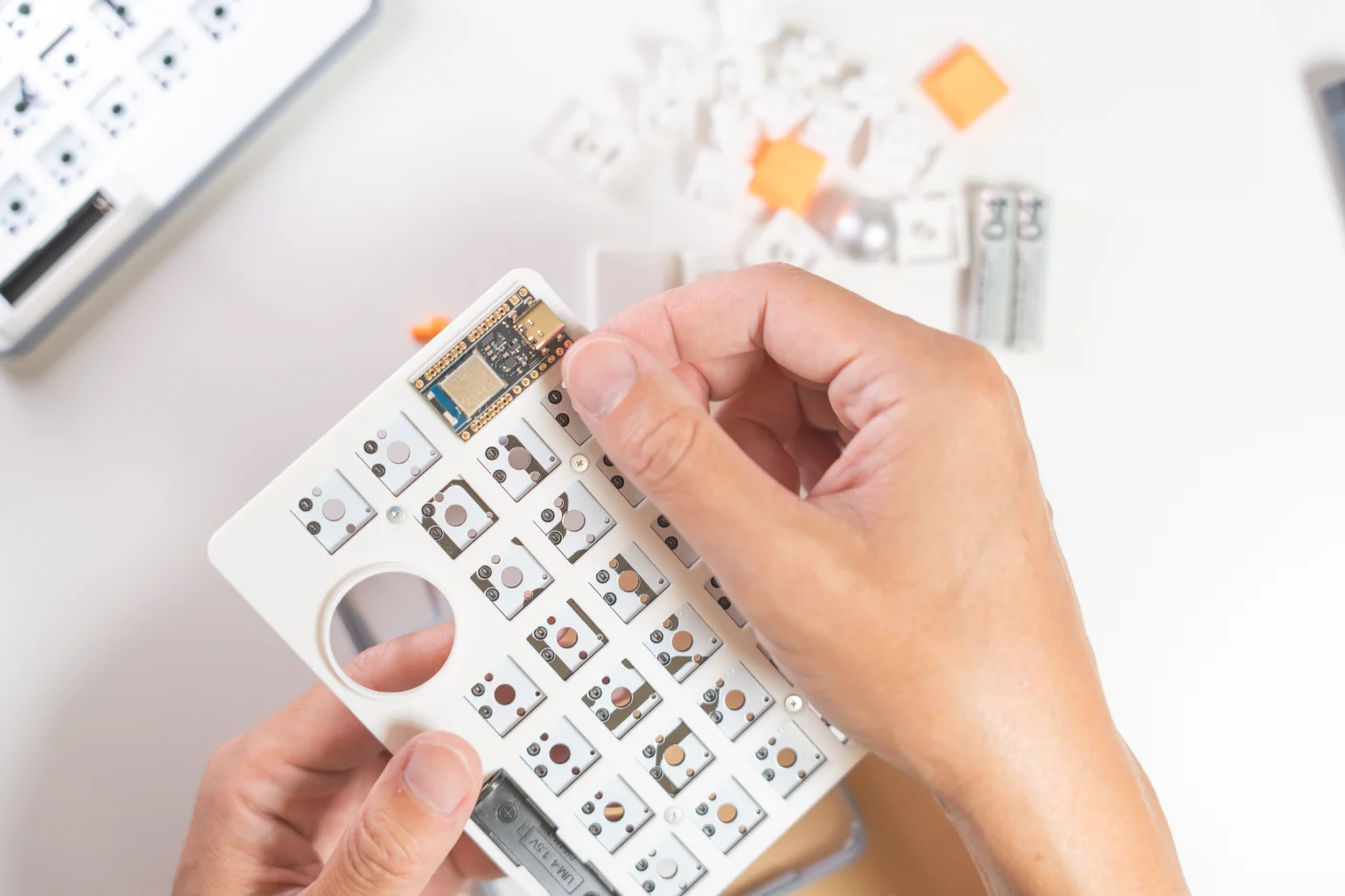

対応コントローラを差し込む
基板とトッププレートを重ねて、トッププレートの上から対応コントローラを差し込みます。
穴の位置を見ながら、慎重に押し込んでください。

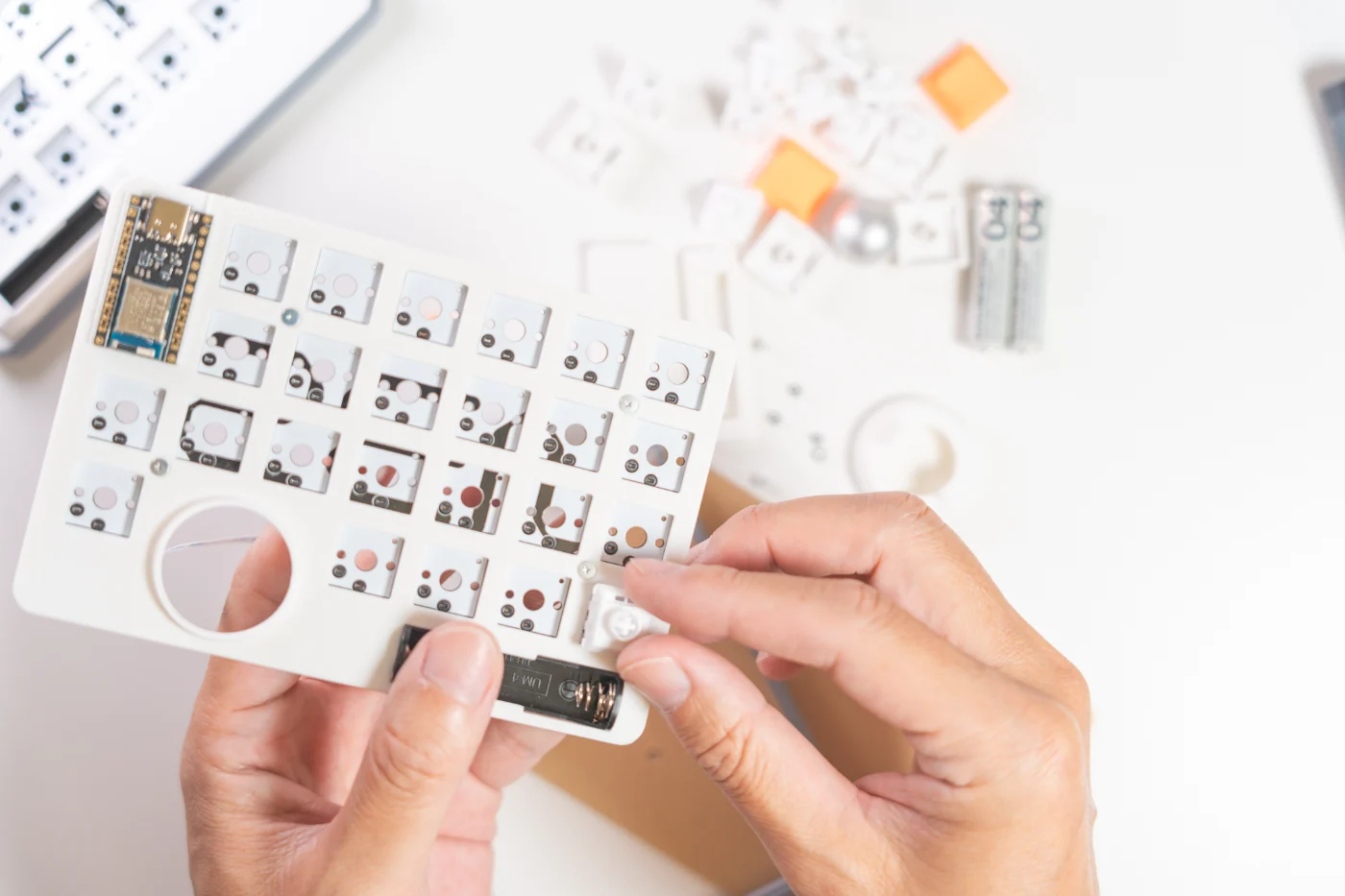

9
キースイッチを取り付ける
このタイミングで、すべてのキースイッチを取り付けます。
初回は硬く感じますが、ピンが折れないように慎重に押し込んでください。
10

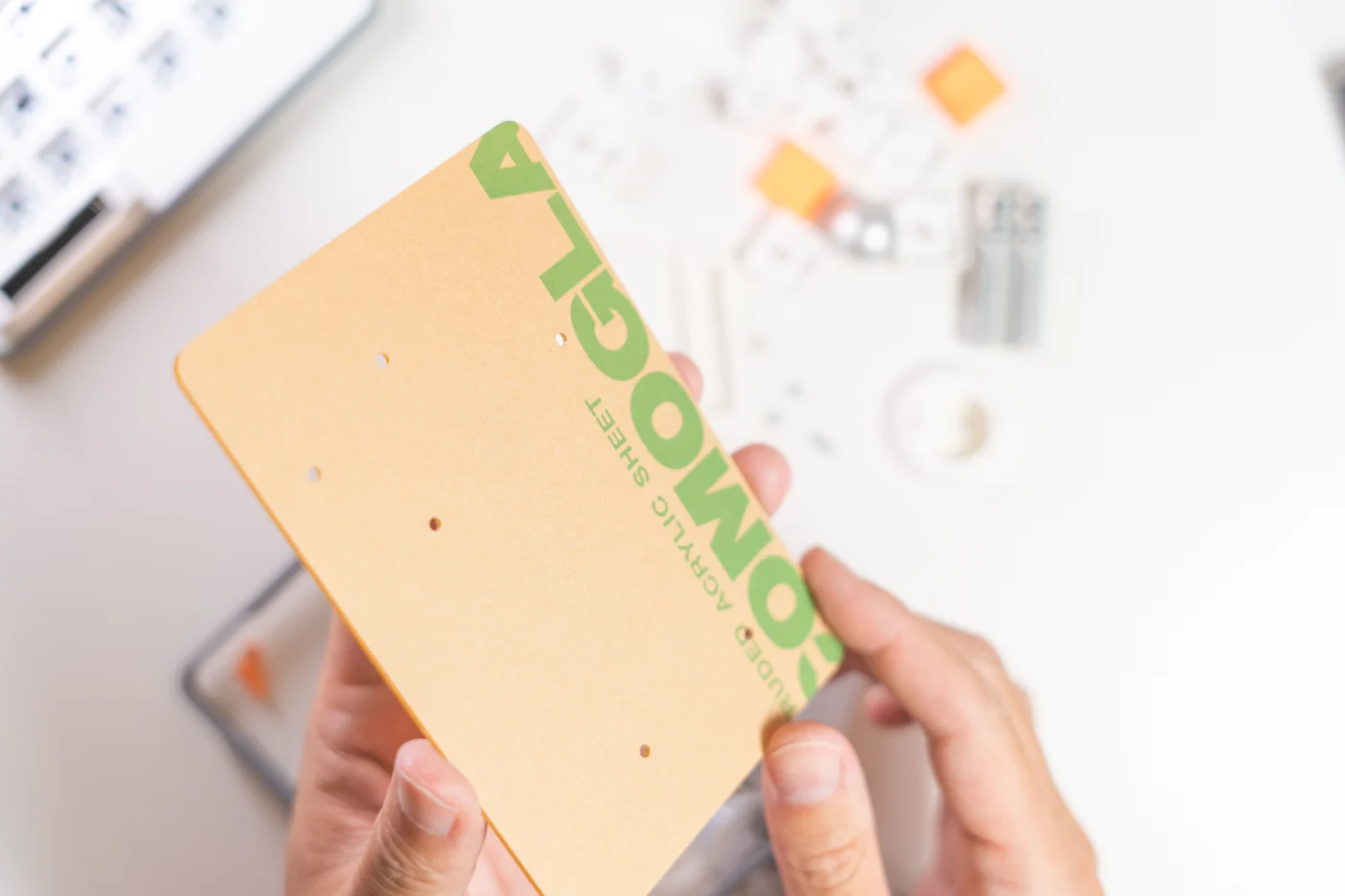

保護シートを剥がす
アクリルケースには傷保護のシートが貼ってあります。両面とも剥がしてください。
剥がしづらい場合は、少し湿らせると剥がしやすくなります。
11

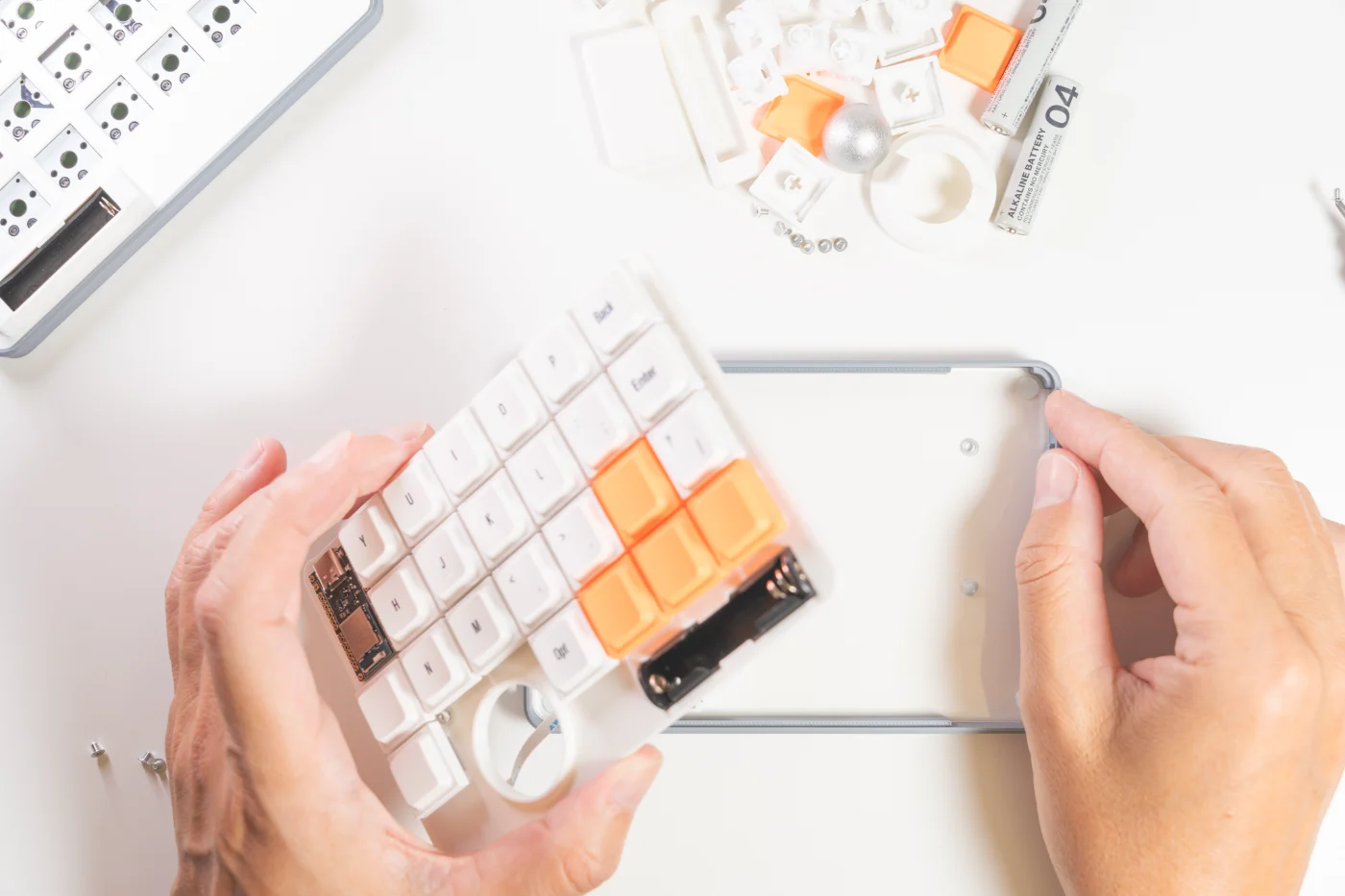

バンパーを重ねる
アクリルケースの上にバンパーを重ねます。
しっかりとはめ込むようにしてください。
12

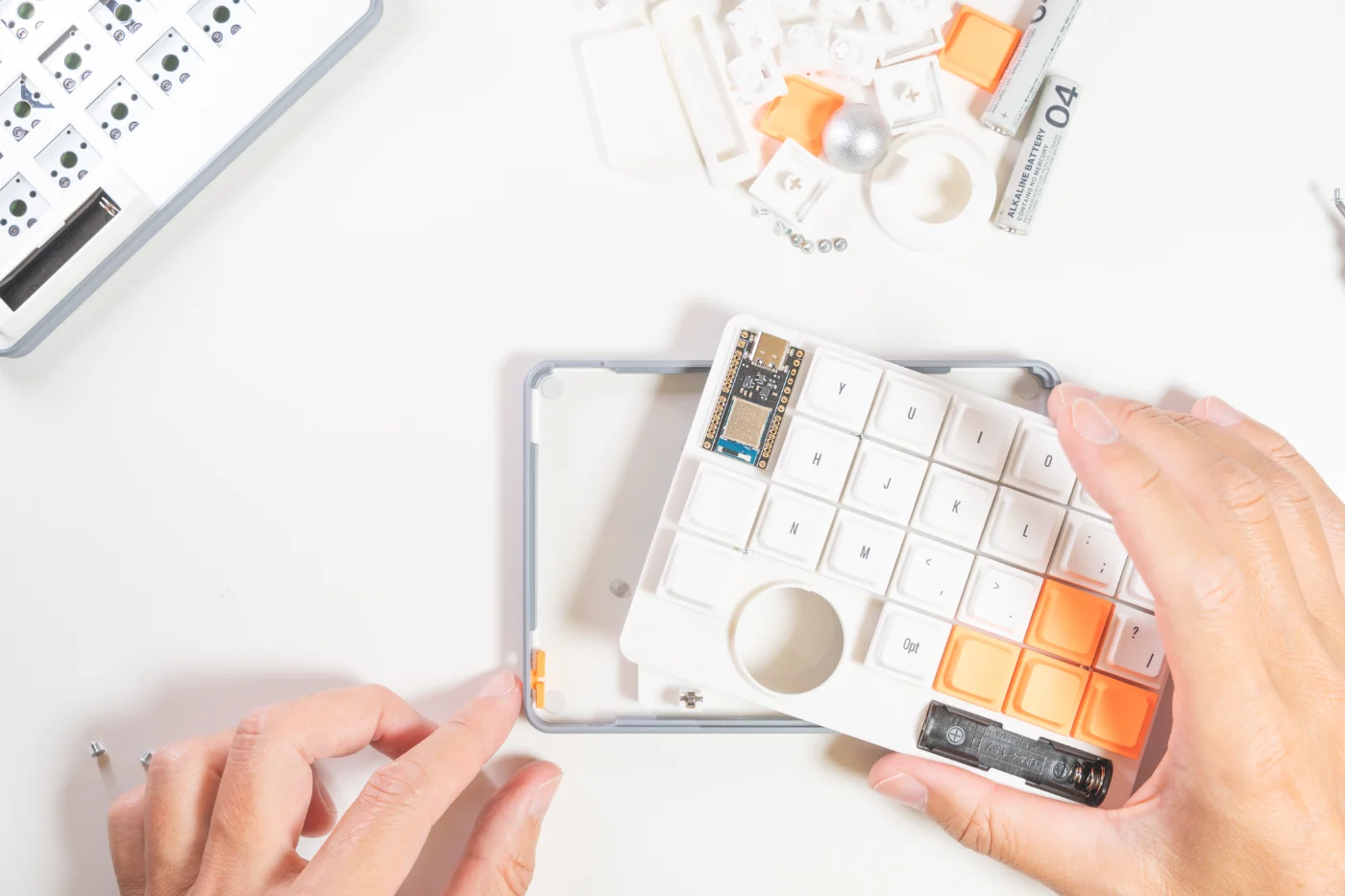

電源スイッチを差し込む
電源スイッチをバンパーに差し込みます。

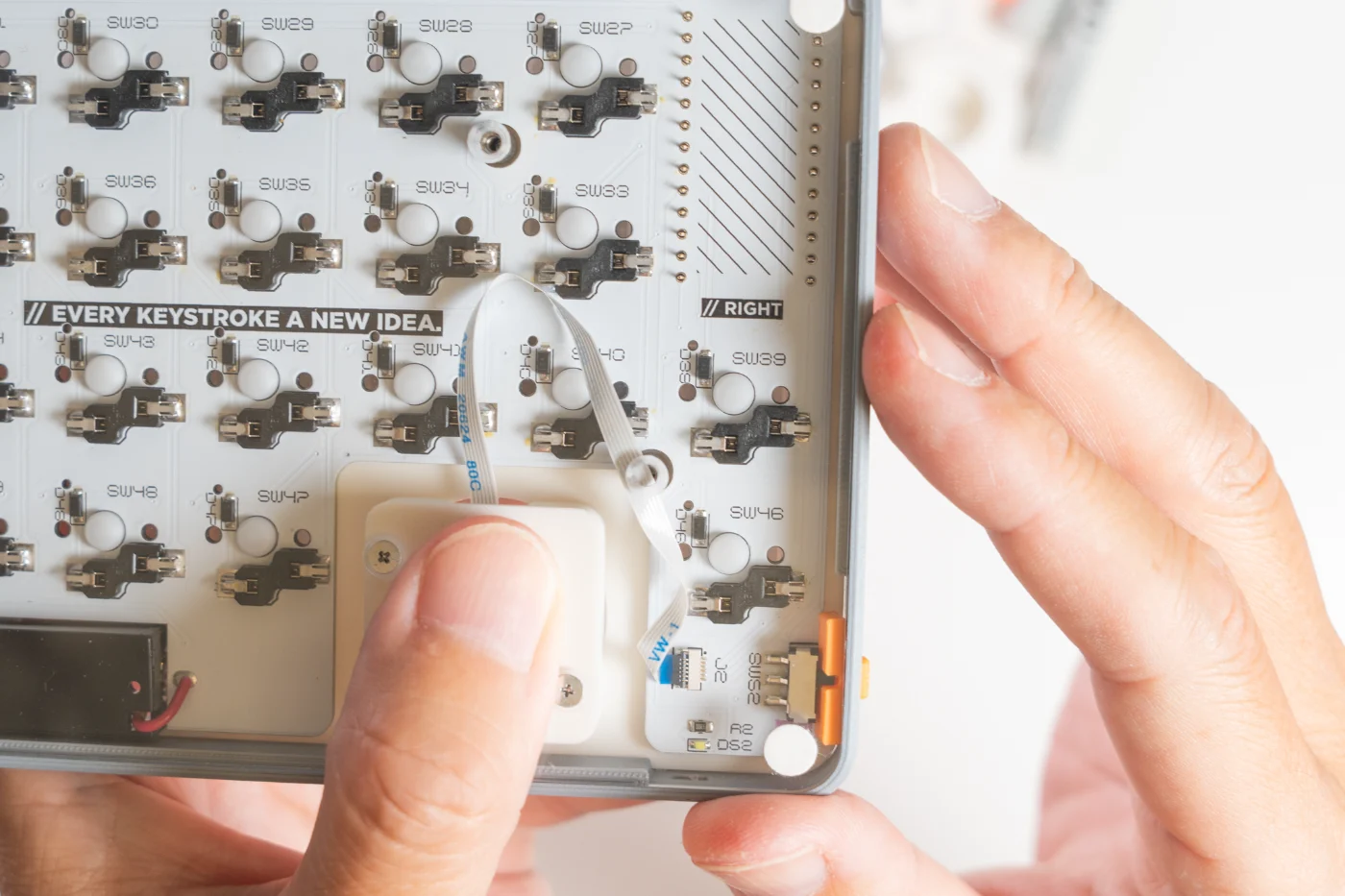

13

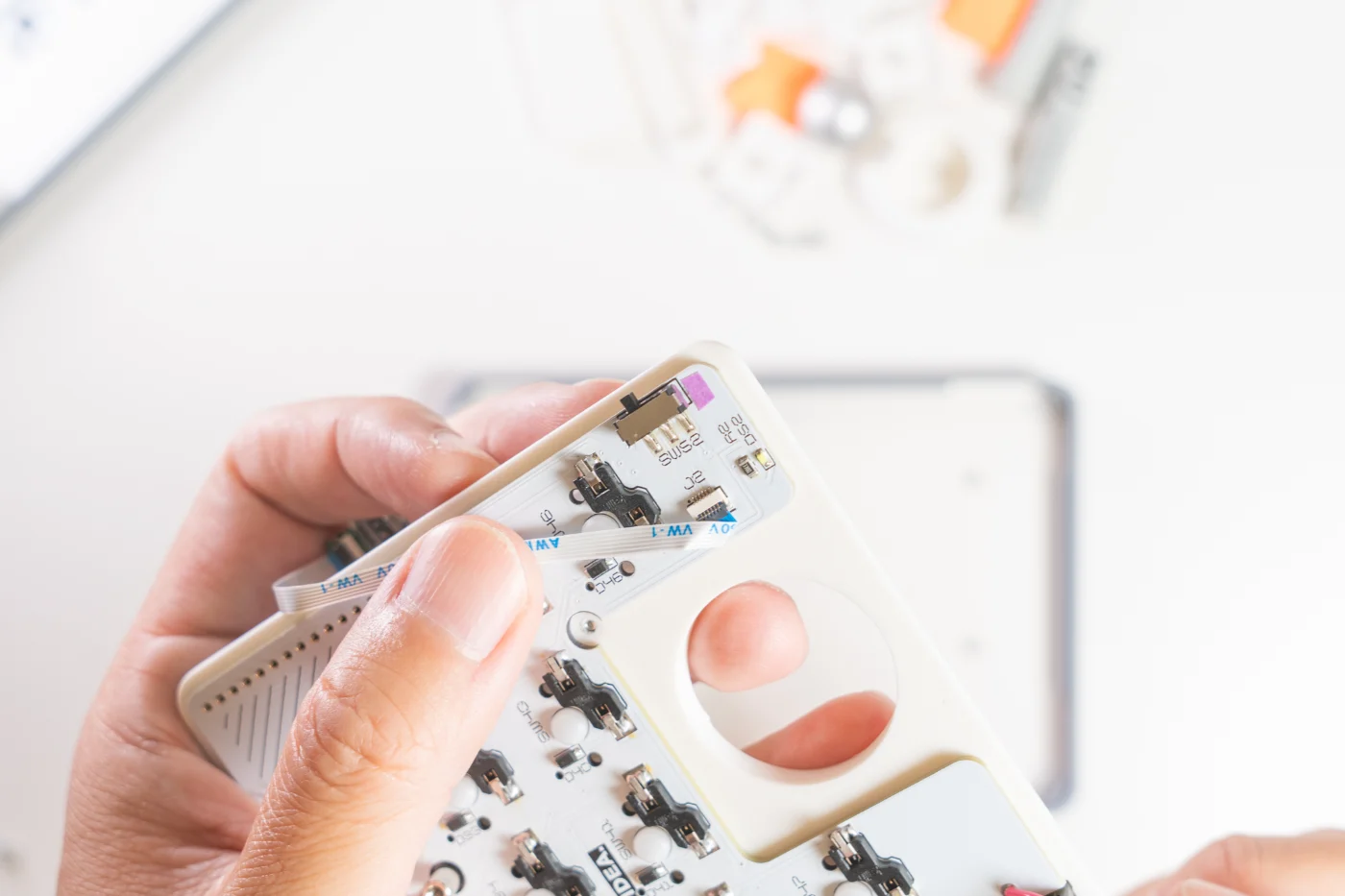

フレキシブルケーブルの取り回し
トラックボールセンサーのフレキシブルケーブルが、スペーサーネジに挟まらないように注意しながら組み立ててください。
うまく回避できない場合は、写真のように軽く折り曲げてしまっても大丈夫です。
14

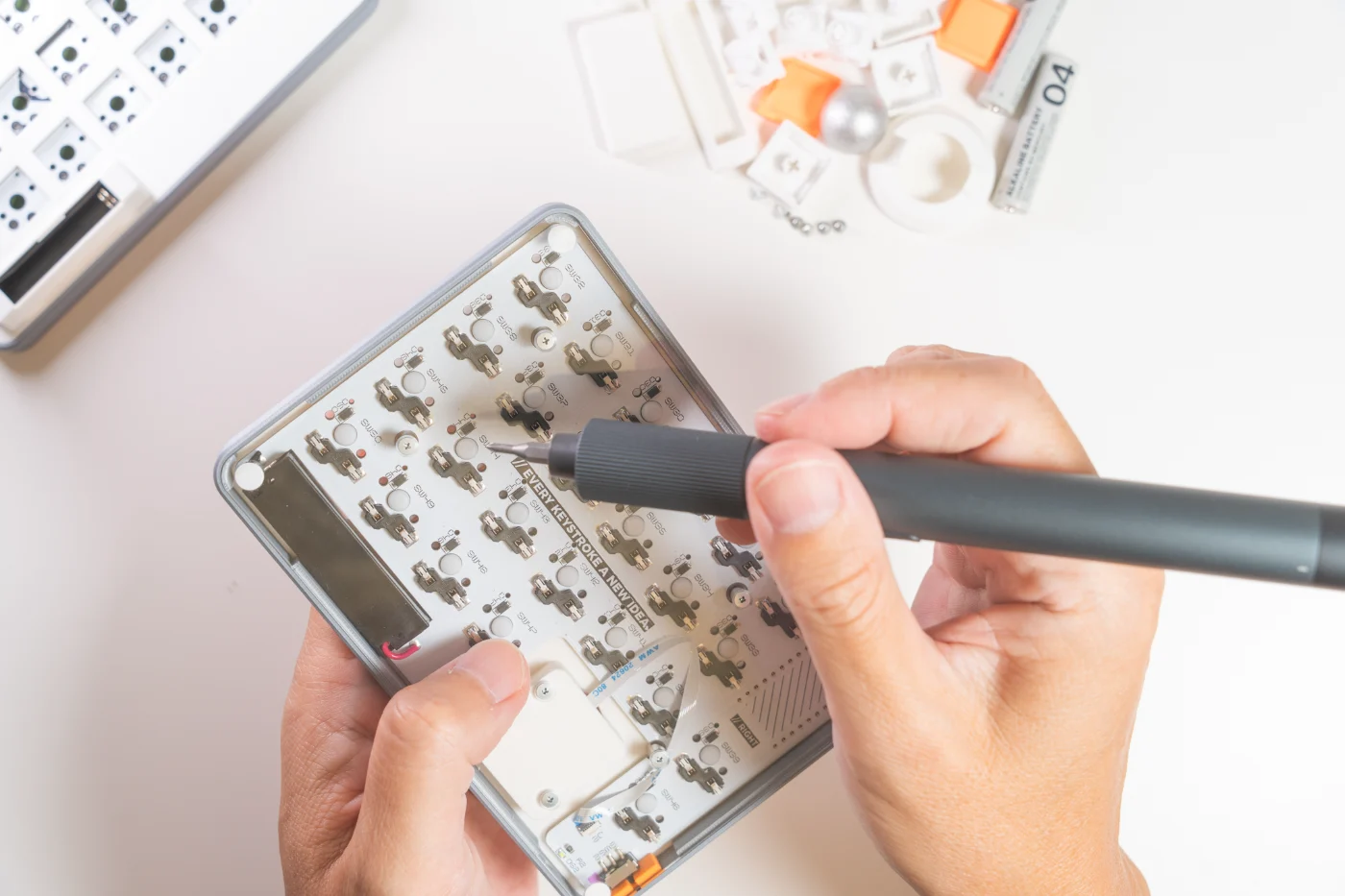

背面のネジを取り付ける
背面のネジを取り付けます。
アクリルは割れやすいので、手回しでゆっくりと軽く締めてください。

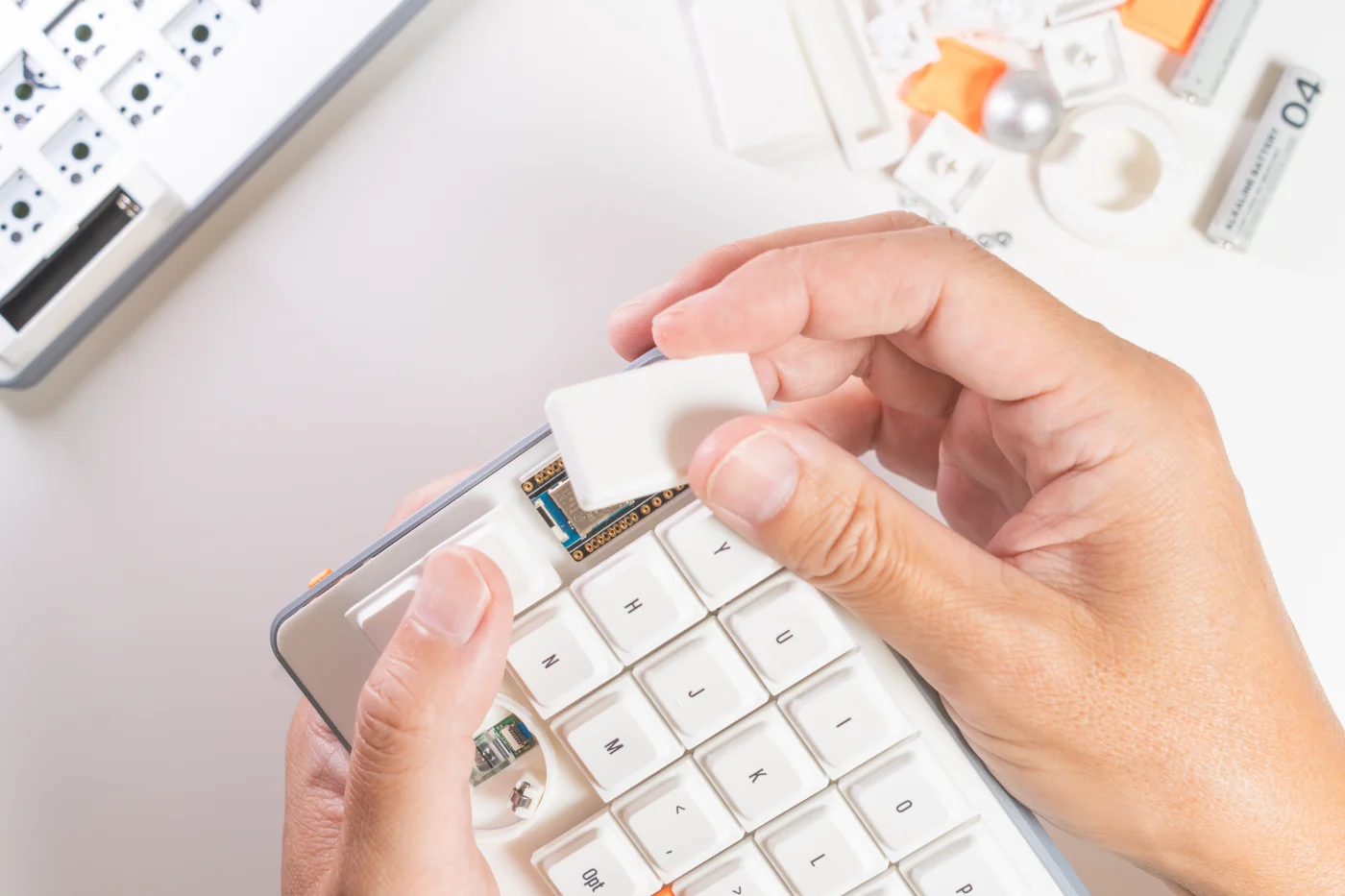

15

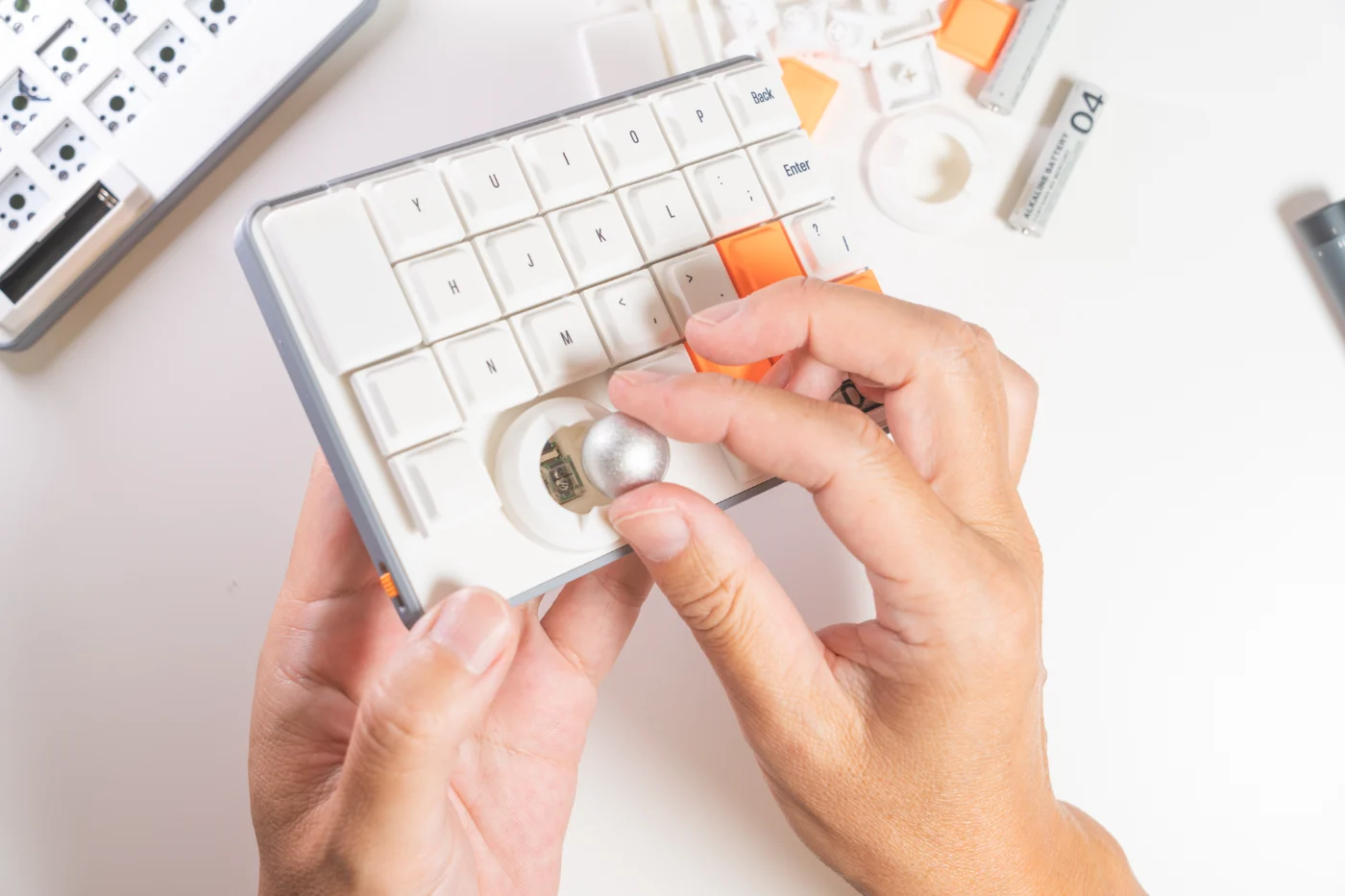

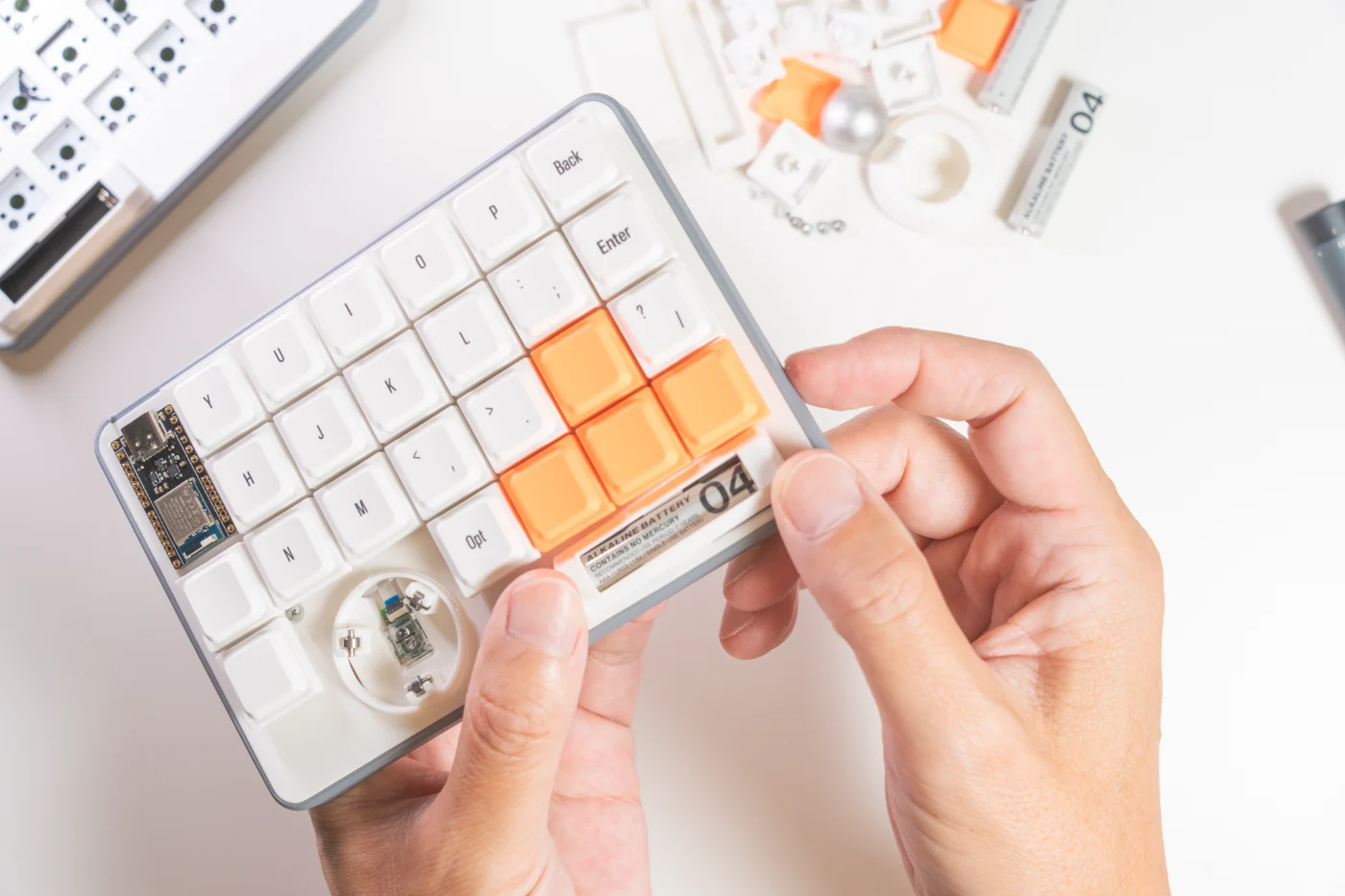

外したパーツを取り付ける
外していたパーツ（コントローラーカバー・トラックボール・電池カバーなど）を、それぞれ取り付けます。これで組み立ては完成です。
03 — TROUBLESHOOTING
困ったとき

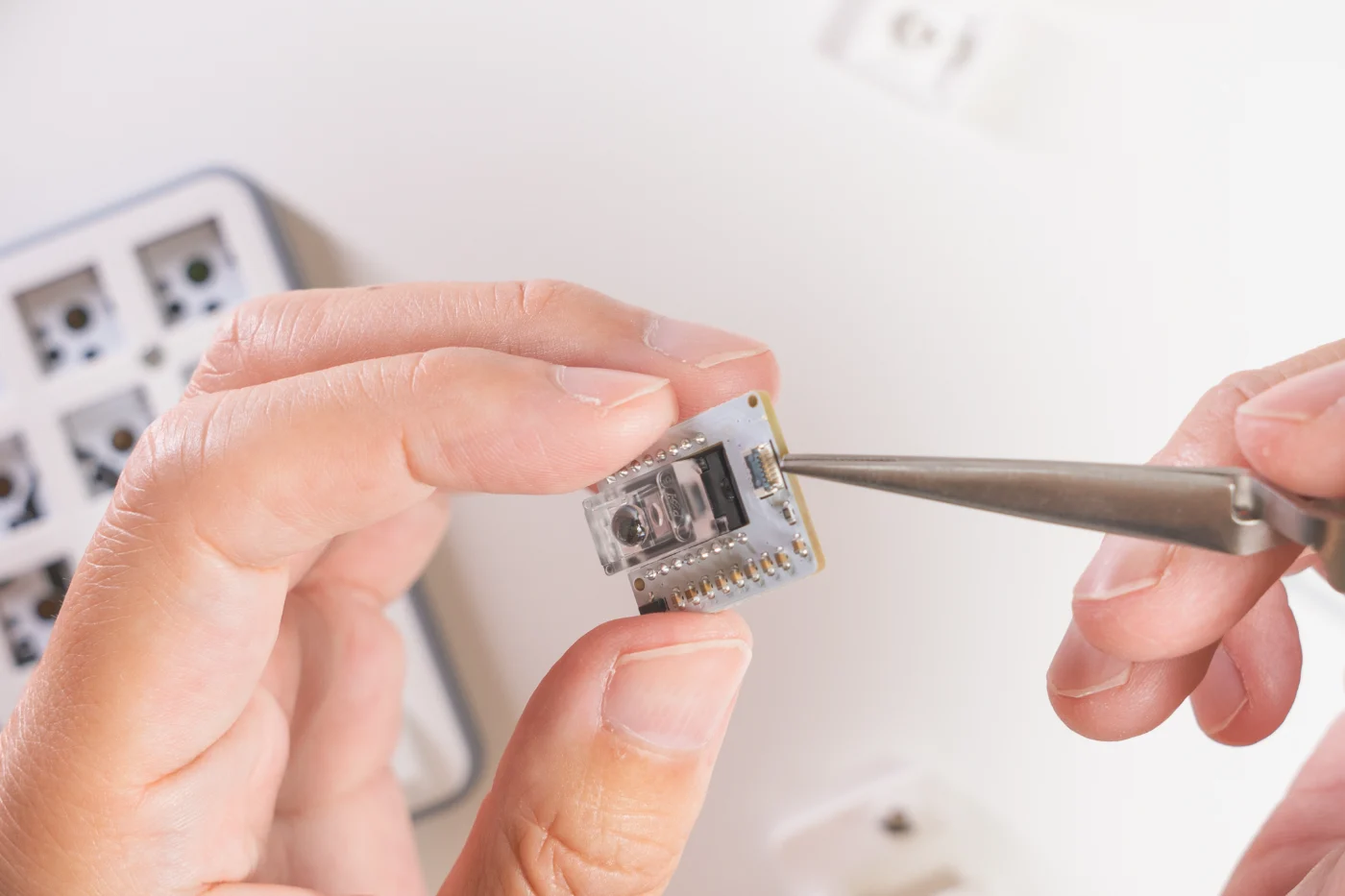

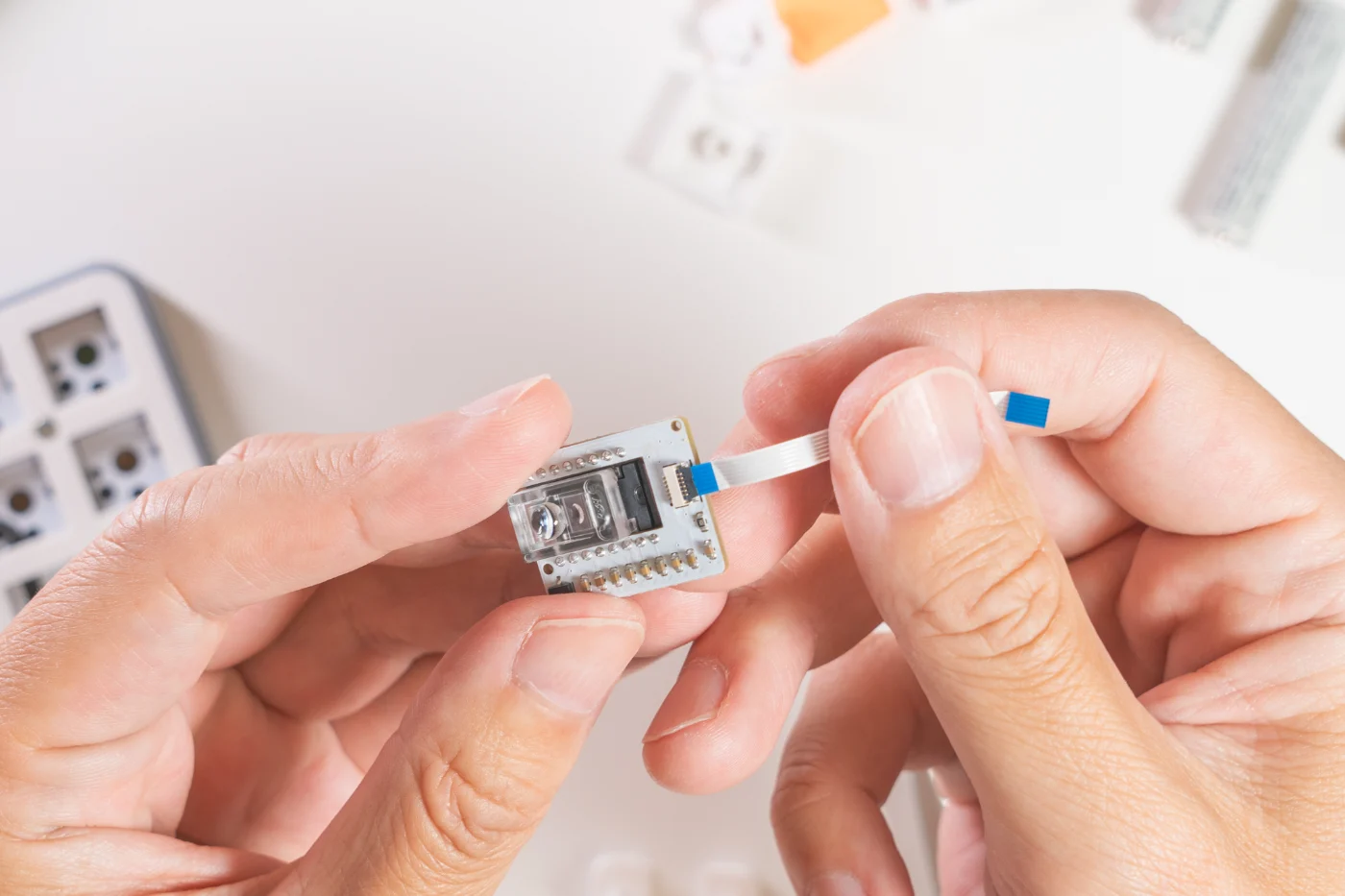

フレキシブルケーブルが外れてしまったら
- ソケットの黒い部分を持ち上げてから、ケーブルを差し込みます。
- 差し込んだあと、持ち上げた部分を下げて固定します。
ヒント
ソケットの詳しい仕様は、ヒロセ電機 FH19C / FH19SC データシートをご参照ください。
